| QGS系列标准气缸 | | |
|
|
| |
|
|
| |

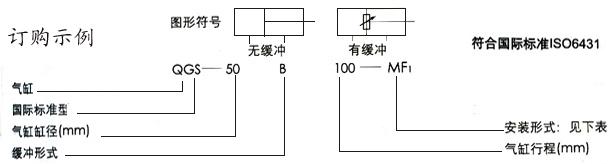

| A：无缓冲 B：有缓冲 |
|
基本式
|
前法兰式
|
后法兰式
|
尾部单耳式
|
尾部双耳式
|
脚架式
|
中间摆动式
|
|
无标记
|
MF1
|
MF2
|
MF4
|
MP2
|
MS1
|
MT4
|
|
| |

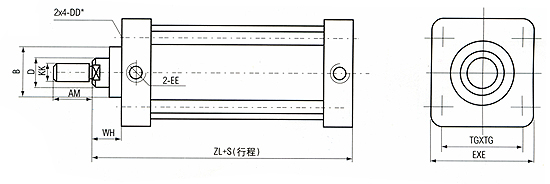

| ▲基本式 |
|
|
| |

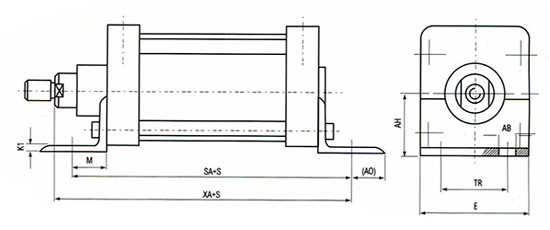

| ▲脚架式（MS1） |
|
|
| |

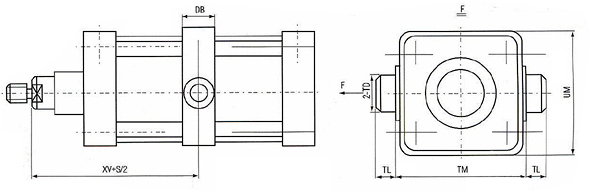

| ▲中间摆动式（MT4） |
|
|
| |
| ▲尺寸表： |
|
缸径（mm）
|
B
|
D
|
KK
|
AM
|
DD
|
WH
|
EE
|
ZL
|
TG
|
E
|
|
φ32
|
φ28
|
12
|
M10×1.25
|
22
|
M6
|
26
|
M10×1
|
122
|
35
|
50
|
|
φ40
|
φ32
|
16
|
M12×1.25
|
24
|
M6
|
30
|
M14×1.5
|
133
|
40
|
55
|
|
φ50
|
φ36
|
20
|
M16×1.5
|
32
|
M6
|
35
|
M14×1.5
|
141
|
47
|
62
|
|
φ63
|
φ36
|
20
|
M16×1.5
|
32
|
M8
|
35
|
M18×1.5
|
160
|
58
|
78
|
|
φ80
|
φ45
|
25
|
M20×1.5
|
40
|
M10
|
46
|
M18×1.5
|
174
|
72
|
95
|
|
φ100
|
φ50
|
25
|
M20×1.5
|
40
|
M10
|
51
|
M22×1.5
|
189
|
88
|
115
|
|
φ125
|
φ60
|
32
|
M27×2
|
54
|
M12
|
61
|
M22×1.5
|
225
|
108
|
140
|
|
φ160
|
φ70
|
45
|
M36×2
|
72
|
M16
|
82
|
M27×2
|
258
|
136
|
180
|
|
φ200
|
φ70
|
45
|
M36×2
|
72
|
M16
|
90
|
M27×2
|
280
|
166
|
220
|
|
φ250
|
φ84
|
50
|
M42×2
|
84
|
M20
|
105
|
M33×2
|
305
|
206
|
272
|
|
φ320
|
φ100
|
63
|
M48×2
|
96
|
M24
|
120
|
M33×2
|
340
|
260
|
340
|
|
| |
| ▲技术参数： |
工作介质：经过净化并含有油雾的压缩空气
工作压力范围：32～100：0.15～1MPa 、125～320：0.1～1MPa
耐 压：1.5MPa
工作温度范围：5～60℃
活塞运动速度范围：50～500mm/s
开关工作电压和电流：AC24～250V≤2A
DC24～110V≤2A |
| |
| ▲产品特色： |
QGS系列气缸在结构要素和尺寸、安装形式和尺寸方面都符合ISO国际标准，具有工作可靠、耐久性好、起重压力小、密封性好、运动平稳、造型美观、互换性强的特点，属更新换代的气缸系列产品。
本产品通过在活塞上安装聚四氟烯支承环，使活塞运动时密封性能保持均匀密封，达到降低磨损，延长使用寿命的效果。缓冲装置采用国外新型结构，可起单向阀的作用，使气缸结构更加紧凑、合理。
在32～125缸径范围内，可根据用户需要，安装磁控行程开关，实现气缸自动往复运动。 |
| |
| *如需详细资料，请与本公司技术部联系 |
